1024*600 LVDS TFT MODUL

VXT101MBAH-02 je jedním ze standardních modulů čínské továrny Victronix Victronix 1024*600 LVDS.

Modelka:VXT101MBAH-02

Odeslat dotaz Stáhnout PDF

Popis výrobku

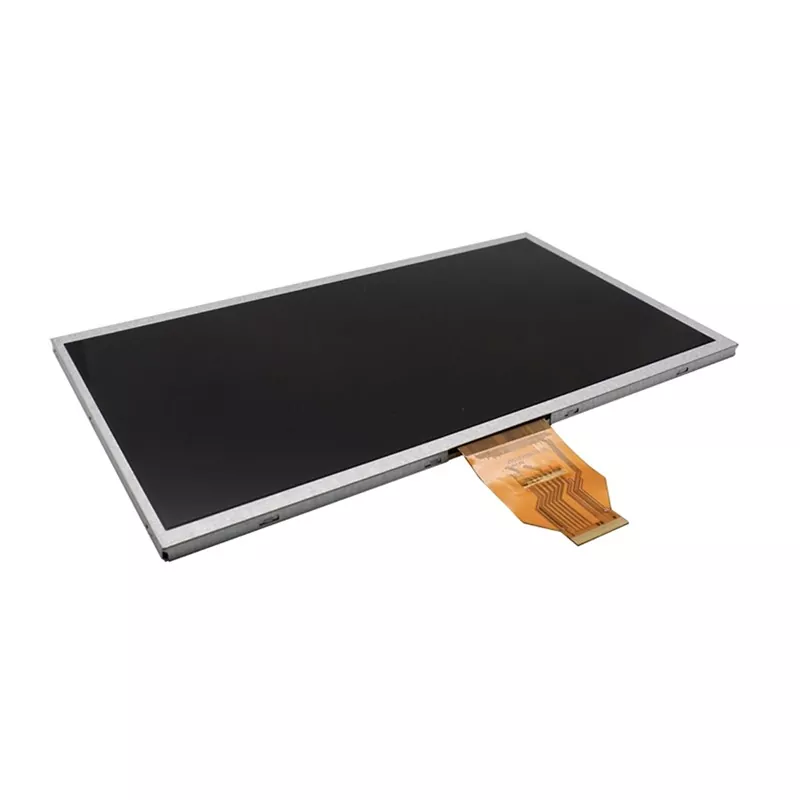

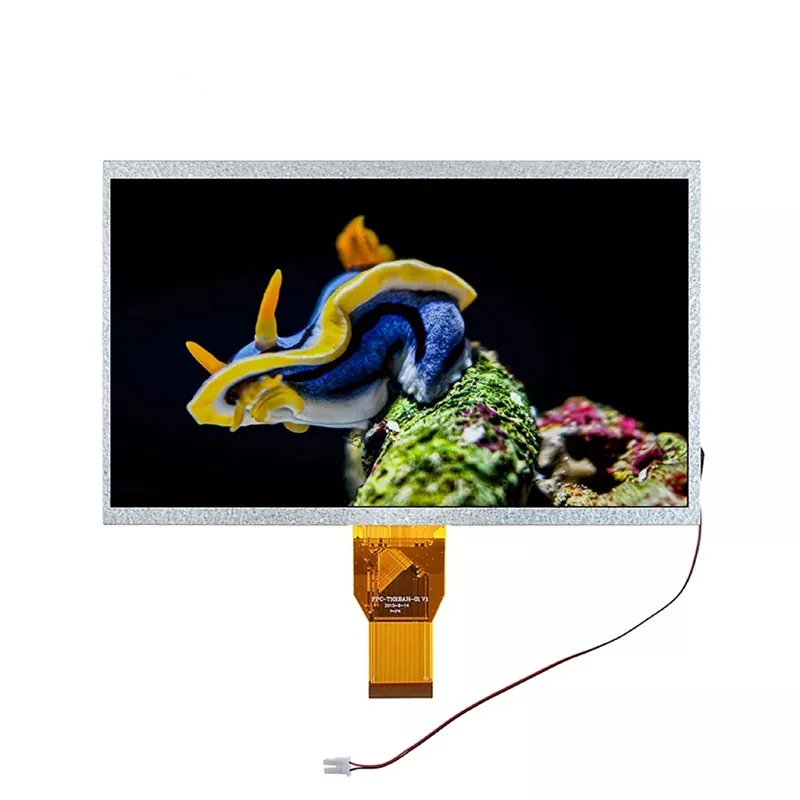

Tento 10,1 palcový LCD displej se vztahuje na 1024*600 barevných panelů TFT-LCD s rozhraním LVDS, jas 380nitů.

Tento modul 1024*600 LVDS TFT je vhodný pro průmyslové a lékařské tablety, domácí spotřebiče, tiskárnu, zařízení pro průmyslové zařízení a další elektronické výrobky.

Obecné specifikace

VXT101MBAH-02 je modul TFT-LCD. Skládá se z panelu TFT-LCD, ovladače IC, FPC, jednotky zadního světla. Oblast displeje 10,1 ¢ ¢ obsahuje 1024 x 600 pixelů a může zobrazovat až 16,7m barvy. Tento produkt je v souladu s Environmentálním kritériem ROHS.

Položka	Obsah	Jednotka	Poznámka
Typ LCD	Tft	-
Zobrazit barvu	16,7 m
Směr sledování	12	O'Clock
Směr inverze šedé měřítka	6	O'Clock
Provozní teplota	-20 ~+70	℃
Teplota skladování	-30 ~+80	℃
Velikost modulu	Viz OUNLENDRAWING	mm
Aktivní plocha (W × H)	222,72x125.28	mm
Počet teček	1024 × 600	tečky
Řadič	HX8282-A14 & HX8696	-
Napětí napájení	3.3	V

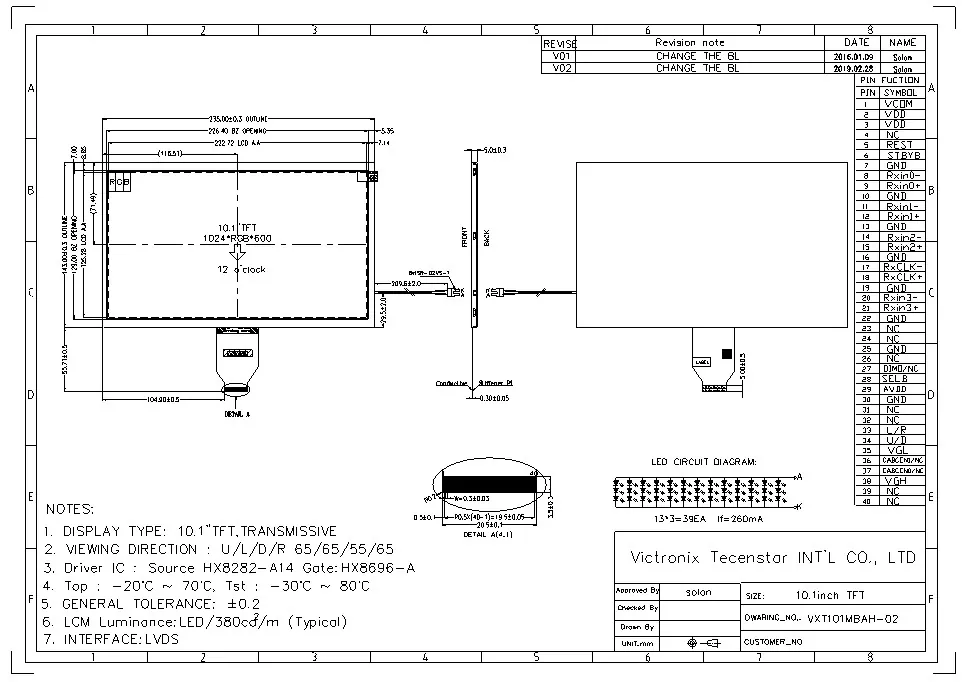

Obrysové rozměry	Viz obrys výkres	-
Podsvícení	3x13-leds (bílá)	PCS
Hmotnost	---	g
Rozhraní	Lvds	-
