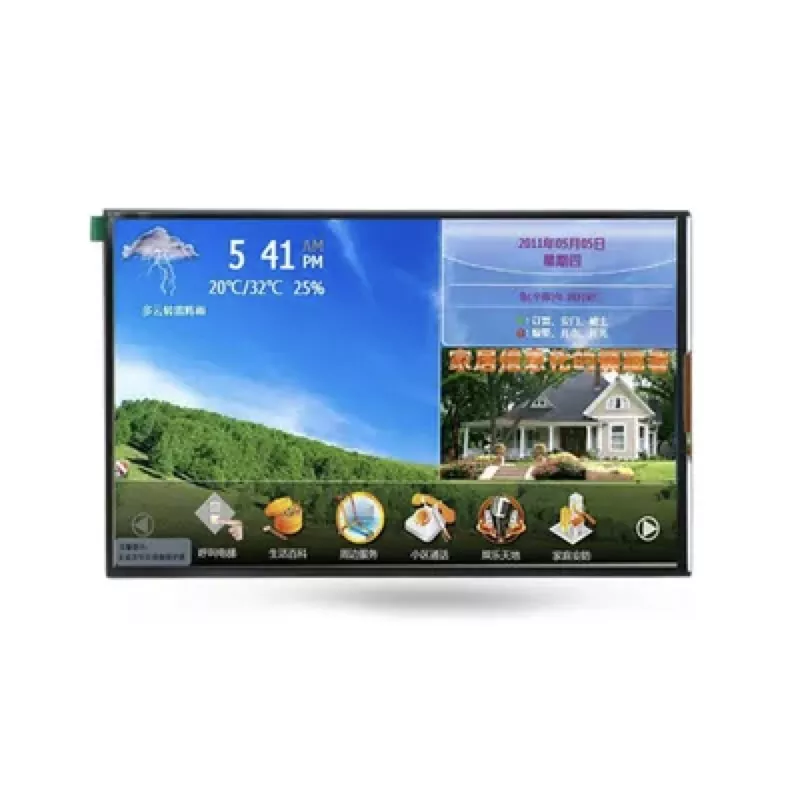

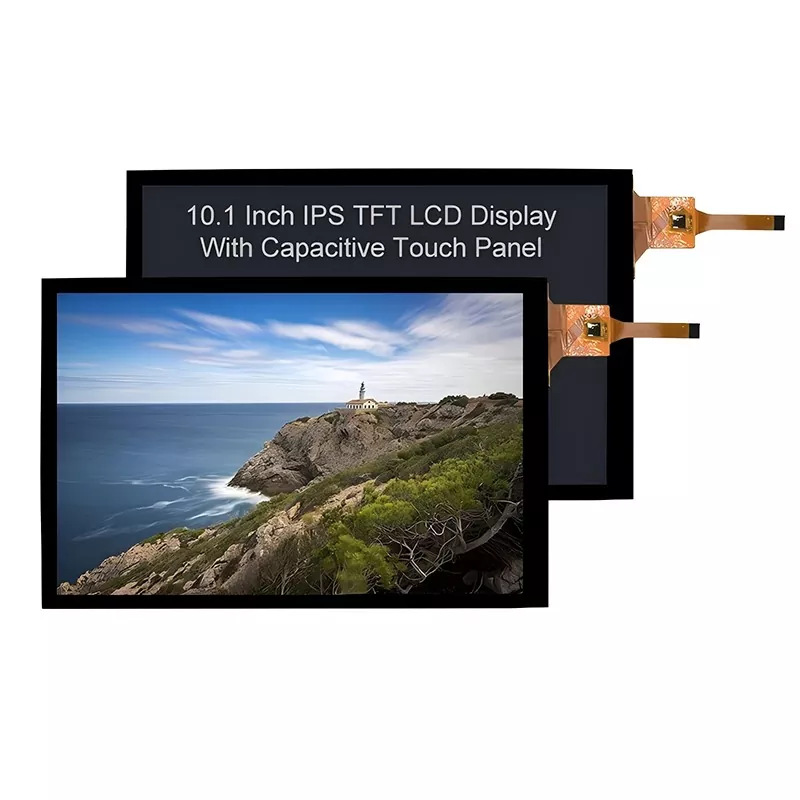

10,1 palce 800x1280 kapacitní modul TFT TFT

Vzhledem k tomu, že modul TFT je v životě široce používán, jsou výrobci a dodavatelé stále častěji. Co se liší od ostatních výrobců victronix 10,1 palce 800x1280 kapacitního dotykového modulu TFT? Nejprve má aktivní plochu 10,1 palce (135,36 mm × 216,58 mm) s rozlišením 800 × (RGB) × 1280, dodává ostré obrázky a podporuje až 16,7 milionu barev. Zažijte typický jas 250 Cd/m² a vysoký poměr kontrastu 1000: 1. Za druhé, integruje kapacitní dotykový panel (CTP), který podporuje 10-bodový vícenásobný dotyk. Má vysokou tvrdost povrchu (≥6h), vynikající průhlednost (≥85%) a přesná přesnost (± 1,5 mm střed / ± 2,5 mm okraje). Ovládáno IL12511 IC. Kromě toho jeho ovládání podsvícení zahrnuje signál PWM (CABC) a vyhrazené LED+/LEDPIN (9V LED podsvícení, 3S10p White LED konfigurace, typická životnost od 30 000 do 50 000 hodin do 50% jasu, což zajišťuje jasnou viditelnost ve všech podmínkách osvětlení. Rozsáhlý teplotní rozsah -10 ° C až +50 ° C a vydrží skladování za stejných drsných podmínek.

Tento modul TFT Victronix 10,1 palce je vhodný pro rozhraní pro lidské stroje (HMIS), průmyslové ovládací panely, přenosné zdravotnické prostředky, testovací a měřicí zařízení, systémy prodeje a jakoukoli aplikaci vyžadující spolehlivý, vysoce kvalitní dotykový displej v náročném prostředí.

Obecné specifikace

VXT101YIA-19C je modul TFT-LCD. Je složen z panelu TFT-LCD, ovladače IC, FPC, CTP a jednotky zadního světla. Oblast displeje 10,1 ¢ ¢ obsahuje 800 x (RGB) x 1280 pixelů a může zobrazovat až 16,7m barvy. Tento produkt dohodne s Environmentálním kritériem ROHS ..

Poznámka 1: Barevná melodie se mírně změnila teplotou a hnacím napětím.

Poznámka 2: Bez FPC a pájky.

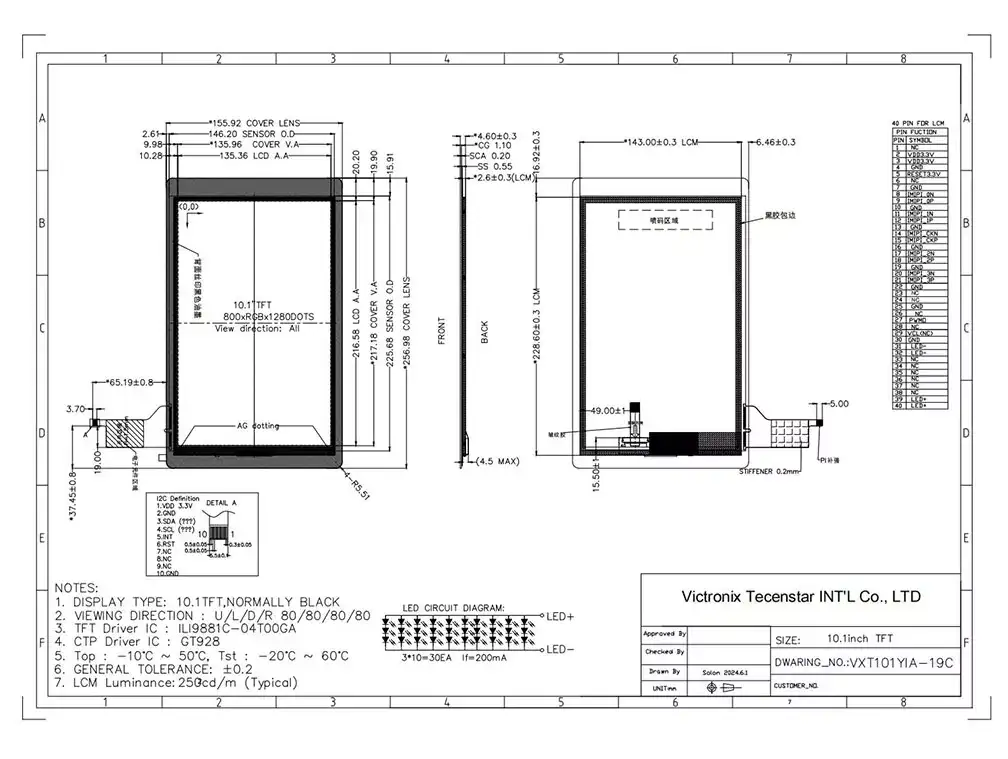

Mechanický výkres
