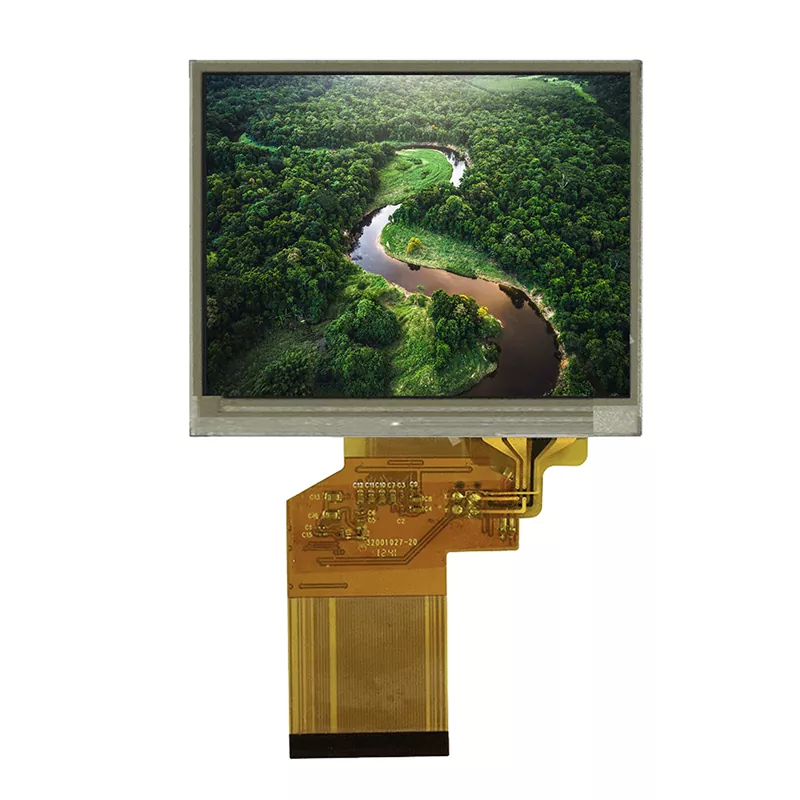

3,5 palcový odporový modul TFT

Tento modul Victronix 3,5 palce odporu TFT je odolná a všestranná LCD obrazovka určená pro náročné průmyslové a zabudované aplikace. Toto plně integrované řešení kombinuje živý displej 320 × 240 pixelů, odporový dotykový panel (TP), efektivní podsvícení a regulátor displeje HX8238D na jediném kompaktním modulu. Jako přední výrobce a dodavatel modulů TFT v Číně je modul Vitronix 3,5 palce plně splňován environmentálními standardy ROHS, což zajišťuje výjimečný výkon aplikací. Nabízíme přizpůsobenou službu pro uspokojení potřeb našich zákazníků.

Modelka:VXT350MLH-03P

Odeslat dotaz Stáhnout PDF

Popis výrobku

Vzhledem k tomu, že modul TFT je v životě široce používán, jsou výrobci a dodavatelé stále častěji. Co odlišuje modul TFT odolných TFT Victronix 3,5 palce od modulu jiných výrobců? Nejprve má typickou jasu 250 Cd/m² (s TP), poměr kontrastu 500: 1 a úhly pozorování jsou optimalizovány po dobu 12 hodin (60 °), 3 hodiny (60 °) a 9 hodin (60 °), s 45 ° při 6 o'clock. Za druhé, nejenže podporuje pouze více formátů digitálních vstupů konfigurovatelných pomocí SEL [2: 0] kolíků, včetně: 24bitových RGB paralelních, SPI (s Spena, SPCLK, SPDAT), formáty YUV a synchronizační signály (HSYNC, VSYNC, DCLK, DCLK), ale také integruje 6. bílý LED STY čas v různých průmyslových situacích. Kromě toho prochází přísnými testy environmentálního stresu (tepelný šok, vlhkost, odolnost proti pádu), aby spolehlivě fungoval při extrémních teplotách (-20 ° C až +70 ° C).

Tento displej Victronix 3,5 palce TFT je ideální pro průmyslové ovládací panely (HMI), zdravotnická monitorovací zařízení, testovací a měřicí zařízení, přenosné přístroje, zabudované systémy a kiosky nebo terminály POS.

Obecné specifikace

VXT350MLH-03P je modul TFT-LCD. Skládá se z panelu TFT-LCD, ovladače IC, FPC, TP ， zadní světelné jednotky. Oblast 3,5 "displeje obsahuje 320 x 240 pixelů a může zobrazovat až 16,7m barvy. Tento produkt je v souladu s environmentálním kritériem ROHS.

Položka	Obsah	Jednotka	Poznámka
Typ LCD	Tft	-
Zobrazit barvu	16,7 m
Směr sledování	12	O'Clock
Směr inverze šedé měřítko	6	O'Clock
Provozní teplota	-20 ~+70	℃
Teplota skladování	-30 ~+80	℃
Velikost modulu	Viz obrys	mm
Aktivní plocha (W × H)	70,08 × 52,56	mm
Počet teček	320 × RGB × 240	tečky
Řadič	HX8238D	-
Napětí napájení	3.3	V

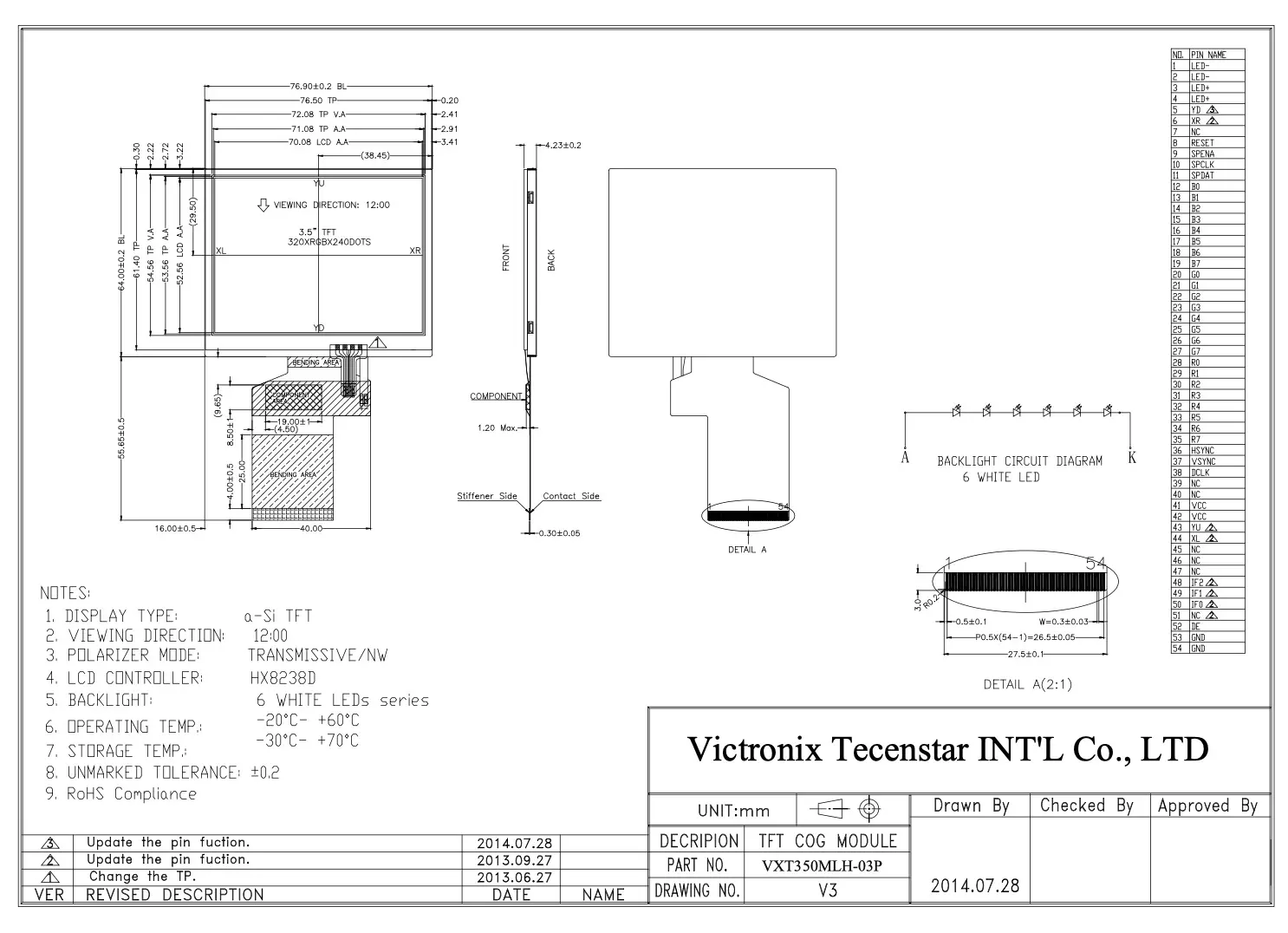

Obrysové rozměry	Viz obrys výkres	-
Podsvícení	6-LEDS (bílá)	PCS
Hmotnost	---	g
Přenos dat	RGB-24bit	-
