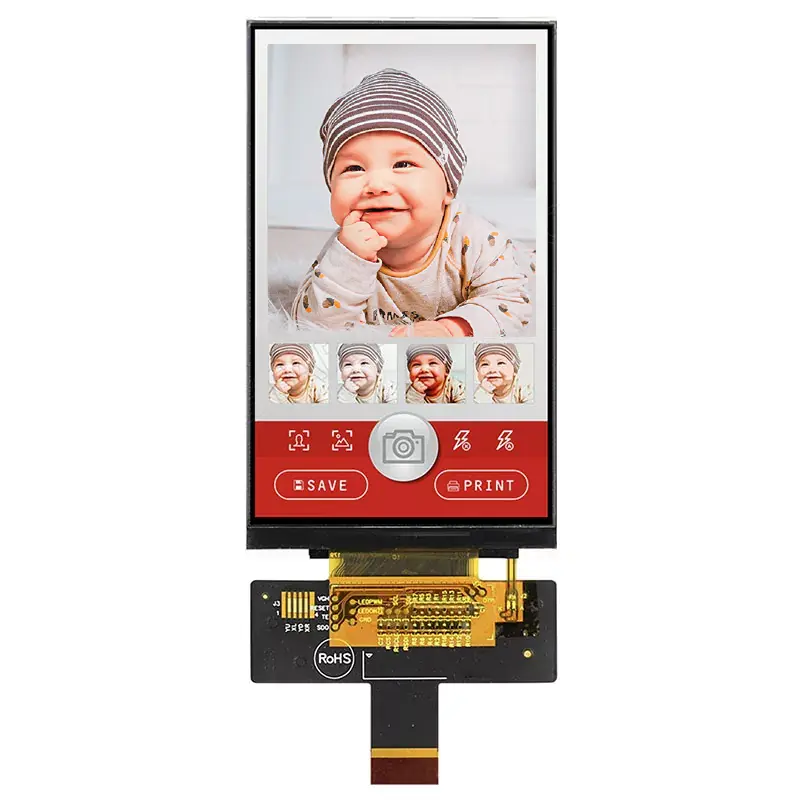

3,97 palce 480x800 IPS TFT modul

VXT397TVI-03 je 3,97palcový IPS TFT-LCD displej s rozlišením 480 x 800 pixelů. Tento LCD modul 3,97 palců podporuje rozhraní 18bit RGB a má panel IPS, který poskytuje širší úhel pohledu vlevo: 80 / vpravo: 80 / nahoru: 80 / dolů: 80 stupňů (typický), kontrastní poměr 700: 1 (typická hodnota) a jasem 300 hřišť (typická hodnota). Panel má povrch oslnění a zvyšuje výkon jasu v tmavším prostředích tím, že odráží více světla a přispívá ke zlepšení viditelnosti. Povrch oslnění navíc pomáhá udržovat nasycení barev a vyrábí zobrazené obrázky zářivé a realistické. Povrch displeje obvykle způsobuje méně ztrát světla, což zvyšuje celkovou účinnost displeje.

Tento 3,97palcový LCD displej pracuje v režimu portrétu a integruje ovladač IC ST7701s na modulu. Rozsah napájecího napětí rozhraní je 2,6 V až 3,6 V. Modul TFT může pracovat při teplotách v rozmezí od -20 ° C do +70 ° C, s teplotami skladování v rozmezí od -30 ° C do +80 ° C. Je vhodný pro malé průmyslové vybavení, systémy monitorování bezpečnosti, kapesní zařízení a aplikace, jako jsou pomlčky.

Obecné specifikace

VXT397MTVI-03 3,97 palce 480x800 IPS TFT modul je modul TFT-LCD. Skládá se z panelu TFT-LCD, ovladače IC, FPC, jednotky zadního světla. Oblast zobrazení 3,97 už obsahuje 480 x800pixelů a může zobrazovat až 262k barvy. Tento produkt je v souladu s Environmentálním kritériem ROHS.

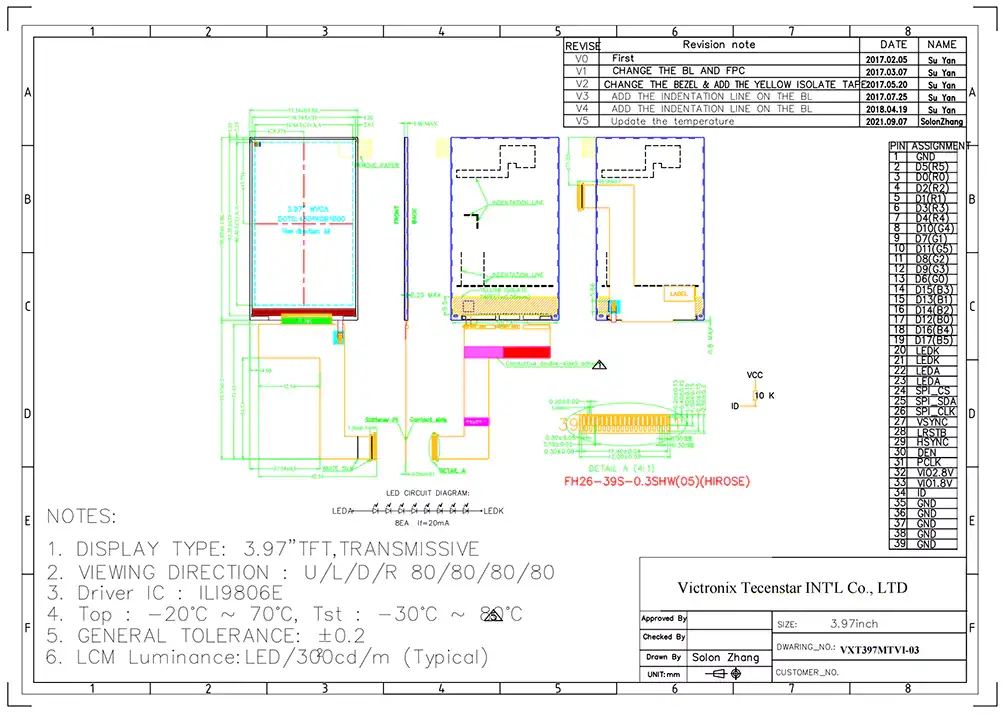

Mechanický výkres
